Профилеметрия трубопроводов

Краткое описание модификаций профилемеров серии ПВМ можно посмотреть в этом буклете.

Обследование трубопроводов многоканальным внутритрубным профилемером

Специалист ООО "АПРОДИТ" приедет на месторождение или линейный объект со всем необходимым оборудованием:

  • скребок-калибр СКТ с низкочастотным передатчиком ПНТ;
  • внутритрубный профилемер ПВМ с необходимым программным обеспечением;
  • набор низкочастотных приемников-регистраторов НПР-01 для временного маркирования трассы трубопровода при пропуске по нему профилемера;
  • очистные скребки УСО или СКТ, а также запасные полиуретановые диски, манжеты, металлические щетки, магниты и т.п. для них.
Оборудование для обследования и очистки трубопровода готово к погрузк

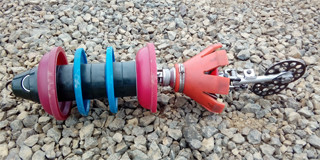

Восьми-канальный профилемер ПВМ-6 в разобранном виде

В составе бригады ваших специалистов наш сотрудник выполнит пропуск скребка-калибра, а затем внутритрубного профилемера.

Профилемер собран и подготовлен к запуску

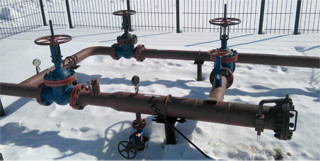

Камера запуска СОД

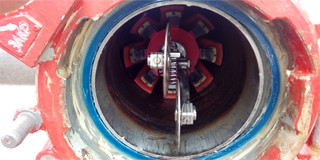

Запасовка профилемера в камеру запуска

В срок не более суток после извлечения профилемера из камеры приема вам будет предоставлен экспресс-отчет по профилеметрии, из которого вы узнаете о всех критических сужениях сечения в вашем трубопроводе или будет подтверждено их отсутствие.

Обнаруживаются, визуализируются и образмериваются:

  • дефекты геометрии и строительные дефекты (вмятины, гофры, овальности, вантузы, чопики и т. п.);
  • радиусы и углы всех заводских отводов (автоматический поиск и расстановка для углов от 10 градусов и радиусов гиба от R=1.5DN до R=40DN );
  • посторонние предметы или большое количество отложений (АСПО, газовые гидраты, строительный мусор и т. п.);
  • не полностью открытые задвижки или шаровые краны;
  • дефекты сварных швов, которые могут помешать безопасному пропуску очистных или диагностических снарядов, включая нестыковки кромок и переходы толщин;
  • распределение температуры и давления по длине трубопровода.
Осмотр профилемера после извлечения из камеры приема

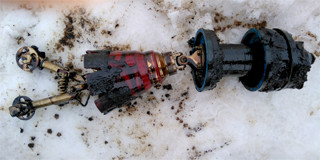

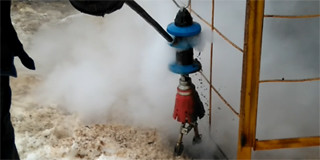

Очистка профилемера от АСПО

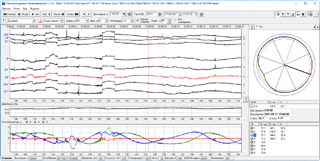

Анализ данных, записанных профилемером во время пропуска по нефтепроводу

После рассмотрения экспресс-отчета вы принимаете обоснованное решение о запуске диагностического снаряда или очистных скребков, либо о необходимости устранения сужений в обозначенных местах трубопровода.

Наши преимущества

  • Навигационная система, состоящая из трехосевых гироскопов и акселерометров, теперь устанавливается во всех профилемерах ПВМ.
  • В программе обработки записанных данных визуализируются все отводы (изгибы) трубопровода.
  • Применяются автоматические алгоритмы определения радиусов кривизны и углов поворота отводов с занесением рассчитанных данных в трубный журнал.
  • Применяется автоматическая расстановка кольцевых сварных швов для трубного журнала.
  • Траектория движения профилемера (осевая линия трубопровода) рассчитывается на основе записей гироскопов и акселерометров (БИНС ПВМ), записей одометров и геодезических координат опорных точек.
  • Для повышения точности привязки применяются дополнительные временные маркеры, которые загружаются в программу обработки данных ПВМ из памяти приемников НПР-01.
  • В трубном журнале имеется возможность получить геодезические (GPS/ГЛОНАС) координаты всех геометрических особенностей и дефектов трубопровода для их привязки на местности.
  • Тянущей секцией в профилемерах ПВМ является стандартный скребок-калибр СКТ, который пропускается по трубопроводу перед профилемером для проверки проходимости.
  • Проходимость измерительной секции ПВМ всегда лучше, чем у тянущей секции для исключения застревания профилемера.
  • Возможность обследований трубопроводов нескольких диаметров за счет быстрой замены измерительных рычагов и тянущей секции.
  • При анализе данных ПВМ и информации о распределении давления и температуры по длине трубопровода, можно делать выводы о распределении отложений на стенках трубопровода. Это может быть полезно для подбора оптимального ингибитора или режима очистки.
