Передатчики низкочастотные ПНТ
  Применение передатчика ПНТ

Передатчик является генератором низкочастотных (22 Гц) электромагнитных сигналов, которые проходят через металлические и железобетонные стенки, а также через слой грунта или воды. Передатчики обычно устанавливаются на внутритрубных снарядах, используемых для очистки или диагностики трубопроводов.

Внутритрубные снаряды двигаются внутри трубопровода с потоком транспортируемой среды (газ, нефть, вода и др.). Положение снаряда, оснащенного передатчиком, определяется (пеленгуется) с помощью низкочастотного локатора.

Благодаря внутреннему источнику питания (обычные алкалиновые батарейки) низкочастотный передатчик излучает сигнал в течение длительного времени - от шести дней до двух месяцев, в зависимости от модели передатчика и режима излучения.

Это позволяет обнаружить остановившийся внутритрубный снаряд и проследить за его движением по трассе трубопровода.

СТАНДАРТНЫЕ МОДИФИКАЦИИ ПЕРЕДАТЧИКОВ ПНТ

Передатчики ПНТ предназначены для установки на внутритрубные диагностические снаряды, очистные поршни и скребки для трубопроводов диаметром от 75 мм до 1600 мм.

Вместо передатчика ПНТ-00 на внутритрубном чистящем или диагностическом скребке возможна установка приёмо-передатчика ППНТ-00, работой которого можно управлять через замкнутые металлические или железобетонные стенки.

ПНТ-00

Передатчик ПНТ-00 с батарейкой LR20 (D)

Для трубопроводов диаметром
от 200 до 1600 мм
( от 8 до 60 дюймов).

Подробнее pdf

ПНТ-04

Передатчик ПНТ-04 с батарейкой AA

Для трубопроводов диаметром
от 150 до 300 мм
(от 6 до 12 дюймов).

Подробнее pdf

ПНТ-06

Передатчик ПНТ-06 с батарейкой LR3 (ААА)

Для трубопроводов диаметром
от 100 до 250 мм.
(от 4 до 10 дюймов).

Подробнееpdf

ПНТ-08

Передатчик ПНТ-08 с батарейкой LR3 (ААА)

Для трубопроводов диаметром
от 75 до 200 мм.
(от 3 до 8 дюймов).

Подробнееpdf


По желанию заказчика передатчики ПНТ могут комплектоваться установочными фланцами или другими приспособлениями для надежного закрепления на внутритрубных снарядах любой конструкции, а также в цельнолитых полиуретановых поршнях.

Подробнее об установке передатчиков
pdf

Передатчики ПНТ также можно устанавливать на цельнолитые поршни и разборные скребки, которые запускаются в трубопровод через трехходовые шаровые краны.

Широкий выбор стандартных моделей передатчиков ПНТ для различных внутритрубных снарядов позволяет обеспечить следующие параметры проходимости сужений и поворотов в трубопроводах диаметром от 75 до 1600 мм (от 3 до 60 дюймов):

  • сужения - до 65%D
  • минимальный радиус поворота - от R=1.0xD

Здесь D - это номинальный (внешний) диаметр трубопровода.

При этом для любого внутритрубного снаряда с передатчиком ПНТ будут обеспечены одни из лучших параметров как по дальности обнаружения, так и по времени автономной работы.

О правильной установке передатчиков на внутритрубных снарядах и скребках можно прочитать здесь.

Размеры ПНТ-00 и фланцев

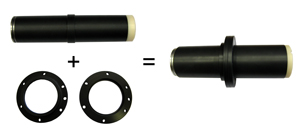

Передатчик ПНТ-04 в комплекте с установочными фланцами

Передатчик ПНТ-06 с защитной корзиной (бампером)

ПНТ-08 с резьбой М10 на крышке батарейного отсека.

ПНТ-00 в снаряде 30 дюймов (750мм)ПНТ-04 в снаряде 6 дюймов (150мм)



СЕРТИФИКАТЫ, ГАРАНТИЯ И ЗАВОДСКИЕ ИСПЫТАНИЯ

Передатчики ПНТ сертифицированы в НАНИО "ЦСВЭ" для работ во взрывоопасных зонах согласно:

Низкочастотный передатчик ПНТ. Сертификат соответствия таможенного союза ТР ТС 012/2011 безопасности оборудования для работы во взрывоопасных средах.
  • ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Взрывозащита вида Взрывонепроницаемая оболочка".
  • ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты
  • ГОСТ 30852.9-2002 (МЭК 60079-10:1995) Классификация взрывоопасных зон.
  • ГОСТ Р 51330.13-99 (МЭК 60079-14-98) Электроустановки во взрывоопасных зонах (кроме подземных выработок).
  • ГОСТ 12.2.007.0-75 Изделия электротехнические. Общие требования безопасности.
  • ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP).
  • и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Передатчики ПНТ имеют маркировку взрывозащиты 0ExdsIIBT5

Степень защиты корпуса передатчика соответствует IP68 по ГОСТ 14254-96 при давлении 120 атм.

Знак Ex. Специальный знак взрывобезопасности оборудования для работы во взрывоопасных средах (Explosion-proof).

Знак ЕАС. Сертификат соответствия Таможенного союза

РСТ



Сертификат соответствия Системы ТЭКСЕРТ на передатчик низкочастотный ПНТ, выданный Сертификационным центром РГУ нефти и газа имени И.М. Губкина

Сертификат соответствия ГОСТ Р на низкочастотыне передатчики серии ПНТ был получен в 2007 году.

В 2012 году передатчики серии ПНТ внесены в Реестр технических устройств, рекомендованных для применения на предприятиях топливно-энергетического комплекса Российской Федерации.

Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" для передатчиков ПНТ был получен в 2013 году. Этот сертификат соответствия техническим требованиям Таможенного союза, удостоверяет соответствие передатчиков требованиям технических регламентов и обеспечивает обращение сертифицированной продукции на территории России, Белоруссии и Казахстана без предъявления дополнительных требований и без проведения дополнительных процедур оценки.

Логотип Некоммерческой автономной научно-исследовательской организации

Логотип Российского Государственного Университета нефти и газа имени И. М. Губкина

Логотип ТЭКСЕРТ Системы  добровольной сертификации топливно- энергетического комплекса, созданной в РГУ нефти и газа имени И.М. Губкина в соответствии со ст. 21 Федерального закона от 27.12.2002 г. № 184-ФЗ «О техническом регулировании».

Во время заводской приемки и перед отгрузкой Заказчику готовые передатчики ПНТ проходят испытания в гидростенде (опрессовываются). Передатчики ПНТ-08 и ПНТ-06 опресовываются давлением 120 атм. Передатчики ПНТ-04 опресовываются давлением 150 атм. А передатчики ПНТ-00 опресовываются давлением 200 или 300 атм. Давление зависит от трубопровода, в котором будет использоваться конкретный передатчик. Оно обычно выбирается минимум на 30% больше проектного максимального давления в трубопроводе.

При данных заводских испытаниях включенный передатчик ПНТ помещается в гидростенд, который заполняется водой. После этого давление в гидростенде повышается до заданного значения, что контролируется с помощью манометра. Передатчик выдерживается при заданном давлении 3 минуты. Потом давление максимально быстро (не более 1 секунды) сбрасывается до нуля. Это имитирует быстрый сброс давления в камере приема. Цикл повторяется 3 раза. После этого передатчик выдерживается при заданном давлении в течение 2 часов.

Работоспособность передатчиков во время испытаний контролируется с помощью низкочастотного приёмника НПР-00, который находится на расстоянии 2.5 м от гидростенда и регистрирует наличие сигнала на частоте 22 Гц от испытываемого передатчика ПНТ и его силу. Анализируется световая и звуковая индикация принятого сигнала. Только передатчики прошедшие испытания без замечаний, отправляются Заказчику. Любой передатчик ПНТ, у которого пропадает или слабеет сигнал во время хотя бы одного из испытаний, отбраковывается и отправляется на переборку для выяснения причин.

Передатчики ПНТ выпускаются серийно по ТУ 4276-001-96335610-2007.

Предприятие-изготовитель предоставляет на все передатчики ПНТ гарантию 12 месяцев.

УДОБСТВО И ПРОСТОТА В ИСПОЛЬЗОВАНИИ

Передатчики оснащены световой LED индикацией, с помощью которой оператор получает визуальную обратную связь о том, в каком режиме излучает передатчик и каков остаточный ресурс батарей для работы в данном режиме.

Передатчики ПНТ можно дистанционно включать и выключать, не снимая с внутритрубного снаряда. Если для конкретных работ оператору необходима максимальная дальность обнаружения, то можно с помощью пульта дистанционного управления переключить режим излучения на непрерывный с удвоенной мощностью (см. режим №4 ниже).

Также дистанционно можно назначать один из четырех режимов излучения:

  1. пачками,
  2. непрерывно,
  3. пачки удвоенной мощности,
  4. непрерывно с удвоенной мощностью.

По умолчанию (после замены батареек) передатчик начинает излучать в режиме пачки (1). В этом режиме время автономной работы передатчика максимально.

Сигналы ПНТ в разных режимах

Дистанционное включение и выключение передатчика, переключение режимов излучения, зависимость времени работы и дальности обнаружения от выбранного режима и другая важная информация подробно описаны в руководстве по эксплуатации.

Краткая видео-инструкция по работе с передатчиками ПНТ и локаторами НПР выложена на сайте YouTube. По запросу Заказчика DVD диск с этой видео-инструкцией доставляется с каждой партией приборов.

ПНТ-04 с пультом и батарейками АА

Сразу после установки батареек передатчик ПНТ начинает работать в режиме излучения "пачки". Для большего удобства и использования всех возможностей передатчиков ПНТ, в комплект поставки входит компактный пульт дистанционного управления.

Пульт позволяет включить, выключить и переключить режимы передатчика без вскрытия корпуса. Передатчик при этом может оставаться установлен на снаряде.

В видео-инструкции для этих целей используется инфракрасный передатчик, встроенный в локатор НПР.

ВРЕМЯ РАБОТЫ И БАТАРЕЙКИ

Батарейки для передатчиков ПНТ

Плата ПНТ с электроникой

Обычные алкалиновые или литиевые батарейки с напряжением 1.5В являются источником энергии для передатчиков ПНТ. Батарейки легко заменить.

В передатчиках ООО "АПРОДИТ" также можно использовать никель-кадмиевые (NiCd) и никель-металл-гидридные (NiMH) аккумуляторы соответствующего типоразмера с напряжением 1.2V, а также литиевые батарейки (например Energizer Ultimate Lithium, АА и ААА) с напряжением 1.5V. Таким образом, надежная работа передатчиков ПНТ гарантируется даже при экстремально низкой температуре до минус 40С.

В передатчиках заложены выверенные схемотехнические решения, используется расширеный диапазон напряжения питания и уникальные по своим свойствам материалы. Также применены оригинальные решения по компоновке. В результате передатчики ПНТ имеют большое время автономной работы и хорошую дальность обнаружения локатором.


При бережном отношении передатчики ПНТ безотказно работают много лет, требуя лишь периодической замены батареек.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Передатчик ПНТ-01 с телеметрическим блоком и связью с компьютером по Bluetooth разработан на базе стандартного передатчика ПНТ-00. Телеметрический модуль позволяет обрабатывать на компьютере и анализировать записи о линейных и угловых ускорениях по X Y Z осям, которые испытывал внутритрубный снаряд с ПНТ-01 при движении по трубопроводу.

Для установки на внутритрубные инспекционные снаряды (ВИС) по согласованию с заказчиком разрабатываются передатчики ПНТ с внешним подводом электропитания и управляющих команд. Возможна поставка приемо-передатчика ППНТ-00 .

Передатчики ПНТ работоспособны и при давлениях гораздо больше, чем заявленные при сертификации 12 МПа. Например, по данной ссылке можно посмотреть видеоотчет про испытания стандартного ПНТ-00 при давлении 30 МПа.

Передатчик ПНТ-01 с телеметрическим модулем и связью с компьютером по Bluetooth Интерфейст программы обработки записей ПНТ-01


Передатчик ПНТ-00-ВП с внешним питанием для ВИС
