Приемники и локаторы низкочастотные НПР

Приемники и локаторы низкочастотные НПР
Применение передатчиков ПНТ и приемников НПР

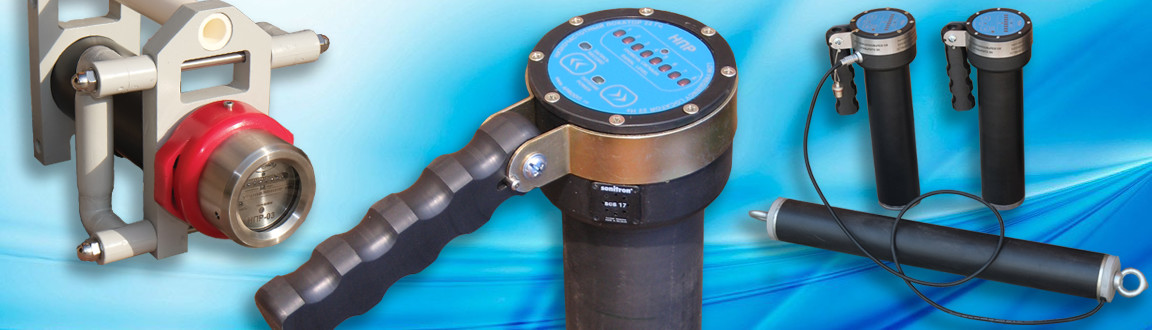

Низкочастотный приемник (локатор) серии НПР является переносным автономным устройством. Он предназначен для обнаружения и регистрации сигналов от низкочастотных передатчиков, установленных на внутритрубных снарядах, а также для регистрации слабых изменений магнитных полей, создаваемых внутритрубными снарядами без передатчиков.

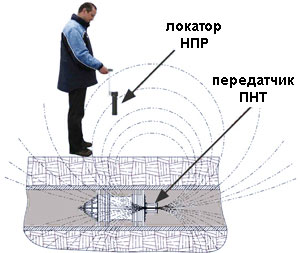

Низкочастотный электромагнитный сигнал от передатчика ПНТ на частоте 22Гц проходит через слой грунта или воды, а также через металлические и железобетонные стенки трубопроводов, камер запуска и приема или стенки резервуаров.

По звуковым и световым сигналам от приемника НПР оператор определяет положение передатчика внутри трубопровода.

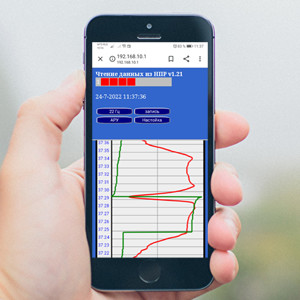

График сигнала от передатчика ПНТ-06, переданный от приемника НПР-01 через Wi-Fi на смартфон.
												Благодаря графикам, обновляемым на экране смартфона он-лайн, оператор может анализировать сам сигнал и его изменения за время до 7 минут, находясь на значительном расстоянии от приемника.
													   Это дает возможность четко и оперативно отличить полезный сигнал от передатчика ПНТ по нескольким независимым признакам от всевозможных помех.

В новой модификации приемника НПР-01 добавлена опция передачи по Wi-Fi на любой смартфон или ноутбук в реальном времени.

Теперь, подключив блок с Wi-Fi через кабель связи к приемнику, можно наблюдать за сигналом прохождения внутритрубного снаряда или скребка с передатчиком ПНТ, не выходя из машины сопровождения.

Также есть возможность сделать принт-скрин с графиками сигнала и оперативно обсудить его с коллегами, отправив через любой канал коммуникации (e-mail, Telegram и т.п.), доступный для передачи со смартфона в данной местности.

Локаторы НПР имеют высокую чувствительность и узкую полосу пропускания, что позволяет уверенно обнаруживать сигнал от передатчиков серии ПНТ даже при неблагоприятных условиях, таких как промышленные помехи с частотой 50 Гц, работающие электродвигатели, глубокое залегание трубопровода.

Модификации приемников НПР

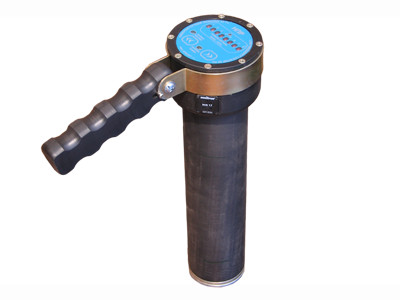

НПР-00

Имеет инфракрасный порт для дистанционного управления передатчиками ПНТ, регистратор изменения магнитных полей, а также внешний динамик. Может автоматически регистрировать до 5 проходов скребков с передатчиком или магнитом.

Подробнее

НПР-01

Оснащается разъемом для подключения выносной антенны с кабелем 7 м (по спецзаказу до 200 м), а также подключения USB кабеля для передачи данных после прогона на Windows ноутбук для временного маркирования при ВТД. Опционально оснащается Wi-Fi модулем.

Подробнее

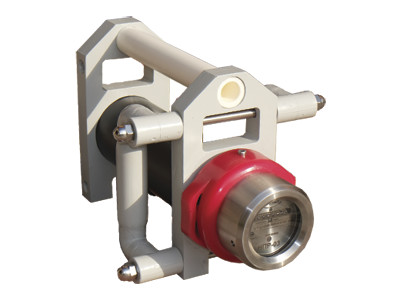

НПР-03

Имеет прочный корпус, который выдерживает внешнее давление до 30 МПа. Разработан для работ на подводных трубопроводах на глубине до 3 км с помощью управляемых подводных аппаратов (ROV). Также может использоваться водолазом.

Подробнее

Приемники (локаторы) НПР различных модификаций имеют одинаковый интерфейс управления и максимально унифицированы по алгоритму управления. Управление приемниками осуществляется с помощью двух кнопок на передней панели (или на боковой поверхности для подводных регистраторов НПР-03).

Для визуализации принятых сигналов на панели управления имеются светодиоды, надежно работающие при любой температуре и любой освещенности. В приемниках, которые не предназначены для работы под водой, также имется встроенный динамик, который звуком оповещает оператора о принятом сигнале.

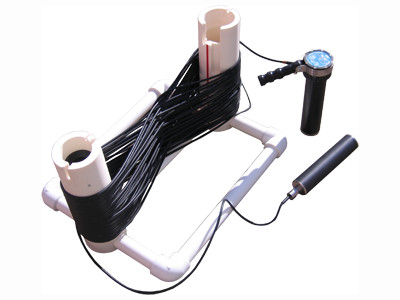

Для переноски НПР-00 и удобной работы с ним имеется раскладная ручка. Если НПР-01 заказывается с выносной антенной и кабелем длиной более 30 м, то для удобной и быстрой укладки/смотки кабеля мы можем предложить специальный кнехт. Эргономика подводного регистратора НПР-03 продумана для удобной работы водолаза, а также для возможности управления этим приемником с помощью манипулятора подводного аппарата (ROV).

По запросу заказчика мы готовы внести изменения в конструкцию наших серийных приемников НПР для возможности их использования в каких-либо специфических условиях.

Cертификаты и гарантия

Локаторы (приемники-регистраторы) НПР прошли сертификацию на соответствие требованиям по взрывобезопастности ТР ТС 012/2011 в Центре сертификации «ТехноПрогресс». Ранее сертификат соответствия ГОСТ Р был выдан сертификационным центром НАНИО "ЦСВЭ".

Приемники-регистраторы НПР предназначены для работ во взрывоопасных зонах помещений и наружных установок согласно следующим международным и национальным нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах:

  • ГОСТ 30852.10-2002 (МЭК 60079-11-1999). Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
  • ГОСТ 22782.3-77. Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний.
  • ГОСТ 30852.11-2002 (МЭК 60079-12-1978). Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам.
  • ГОСТ 30852.9-2002 (МЭК 60079-10:1995). Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон.
  • ГОСТ 30852.0-2002 (МЭК 60079-0:1998). “Электрооборудование взрывозащищённое. Часть 0. Общие требования”.
  • ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP).
  • другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Знак Ex. Специальный знак взрывобезопасности оборудования для работы во взрывоопасных средах (Explosion-proof). Знак ЕАС. Сертификат соответствия Таможенного союза Специальный знак о сертификации в системе ГОСТ Р Логотип Российского Государственного Университета нефти и газа имени И. М. Губкина Логотип ТЭКСЕРТ Системы  добровольной сертификации топливно- энергетического комплекса, созданной в РГУ нефти и газа имени И.М. Губкина в соответствии со ст. 21 Федерального закона от 27.12.2002 г. № 184-ФЗ «О техническом регулировании». Центр по сертификации взрывозащищенного оборудования ТехноПрогресс

Сертификат соответствия ГОСТ Р на низкочастотыне приемники-регистраторы серии НПР был получен в 2008 году.

В 2012 году низкочастотные приемники серии НПР внесены в Реестр технических устройств, рекомендованных для применения на предприятиях топливно-энергетического комплекса Российской Федерации.

Сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" для приемников НПР был получен в 2015 году. Этот сертификат соответствия техническим требованиям Таможенного союза удостоверяет соответствие приемников требованиям технических регламентов и обеспечивает обращение сертифицированной продукции на территории России, Белоруссии и Казахстана без предъявления дополнительных требований и без проведения дополнительных процедур оценки.

Приемники НПР изготавливаются серийно по ТУ 4276-001-96335610-2008.

На локаторы наносится маркировка взрывозащиты 1ExibIIBT3X

Степень защиты корпуса - IP67 по ГОСТ 14254-96 (МЭК 529-89, IP68 для НПР-03 при давлении до 300 атм)

На приборы даётся заводская гарантия 12 месяцев.

Удобство и простота в использовании

Приемники (локаторы) серии НПР регистрируют сигналы от различных передатчиков, работающих на частоте 22Гц, таких как ПНТ, ПС1, ПС2, ПН, ПДС, CD42, ITX806 и др. Сигнал от передатчиков ПНТ определяется локатором НПР по воздуху на расстоянии до 25 метров. Также возможна регистрация прохождения внутритрубных снарядов без передатчика (с металлическим корпусом или оснащенных магнитом).

Принятый сигнал проходит сложную аналоговую и цифровую обработку. При наличии колебаний с частотой 22 Гц выдаётся звуковой сигнал встроенным звуковым излучателем. Для контроля уровня принимаемого сигнала на передней панели локатора имеется линейка светодиодных индикаторов, которая позволяет комфортно работать с прибором в диапазоне температур от -40С до +60С и при любом освещении, в том числе и на ярком солнце. Яркость светодиодных индикаторов регулируется автоматически.

Примененные в приборе схемные и конструктивные решения позволяют работать в самых разнообразных климатических условиях и во взрывоопасных зонах классов 1, 2 в которых возможно образование взрывоопасных смесей категории IIB температурной группы Т3.

Управление локатором простое и интуитивно понятное. Переключения из одного режима в другой описаны в инструкции (по запросу на английском языке), входящей в комплект поставки. Видеоинструкцию по работе с приемниками НПР можно посмотреть на нашем канале в YouTube.

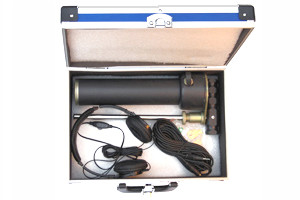

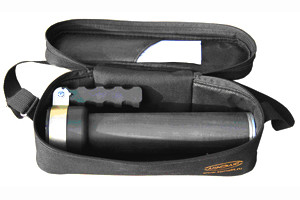

Удобная для переноски сумка (или прочный кейс по запросу) входят в комплект поставки.

В модификации НПР-01 с опцией передачи данных по Wi-Fi есть возможность управлять режимами и настройками приемника через смартфон или ноутбук дистанционно. Это дает возможность вести наблюдение за прохождением инспекционных внутритрубных снарядов или очистных скребков он-лайн не выходя лишний раз из машины в плохую погоду.

Дополнительные функции

Благодаря высокоточным кварцевым часам, встроенным в приемники НПР-01 и НПР-03, которые можно синхронизовать через компьютер с часами внутритрубного снаряда, эти приемники также можно использовать в маркерных точках при проведении внутритрубной диагностики трубопроводов с GPS/ГЛОНАСС привязкой к местности (временное маркирование).

В приемниках НПР также имеется модуль регистрации изменения слабых магнитных полей. Этот модуль позволяет регистрировать прохождение внутритрубного снаряда, даже если он не оснащен низкочастотным передатчиком. Достаточно, чтобы внутритрубный снаряд был изготовлен из ферромагнитных материалов (обычная конструкционная сталь) или был оборудован небольшим постоянным магнитом. В этом случае прохождение снаряда внесет изменение в магнитное поле Земли, и это будет зарегистрировано неподвижным приемником, расположенным вблизи трубопровода.

Дополнительно в корпус НПР-00 локатора встраивается электронный модуль с инфракрасным передатчиком. Этот модуль используется для дистанционного управления низкочастотными передатчиками серии ПНТ. Благодаря наличию функции дистанционного управления нет необходимости снимать передатчик с внутритрубного снаряда, для того чтобы его выключить или поменять режим работы.

Управление передатчиком ПНТ по ИК-каналу показано в видеоинструкции

В приемниках НПР-01 добавлена опция подключения Wi-Fi приемо-передающего модуля с собственным элементом питания для визуализации принимаемых сигналов в реальном времени на экране смартфона или ноутбука. Данная опция доступна по спец заказу.

Время работы и батареи

Батарейки АА 1.5В

В качестве источника питания приемников НПР используются широко распространенные элементы АА (производства компаний DURACELL, Energizer, КОСМОС и др.). Литиевые батарейки с напряжением 1.5В, например (Energizer, Ultimate Lithium, АА, 1.5V) гарантируют длительную, надежную работу локатора при температурах до минус 40°С.

Малое потребление тока и наличие индикатора разряда батарей позволяет максимально использовать их до полной разрядки. Время автономной работы локатора составляет не менее 240 часов. Батареи легко заменяются.

При бережном отношении локаторы НПР безотказно работают много лет, требуя лишь периодической замены батарей.


Организация-изготовитель - ООО "Апродит". Продукция сертифицирована. Гарантия производителя - 12 месяцев*.

* - Кроме элементов, подверженных естественному износу: манжеты, диски и т.п.
