Регистраторы давлений и температуры серии РДТ для трубопроводов
![Регистраторы температуры, давления и перепада давления серии РДТ с навигационным модулем
устанавливаются на внутритрубные скребки и поршни с диаметром от Ду 100 до Ду 1400 мм. РДТ записывают во внутреннюю память распределение температуры и давления по длине трубопровода.
Также записывается перепад давления, который продвигает внутритрубный снаряд по трубопроводу и зависит от внутреннего диаметра и количества счищенных внутритрубным снарядом
отложений со стенок трубопровода. Навигационный модуль записывает ускорения и угловые скорости. Все записываемые данные потом визуализируются на компьютере
в удобном для пользователя виде.](images_production/RDT-main.jpg)
![Регистраторы данных о трубопроводе серии РДТ](images_production/RDT-00 and RDT-03.jpg)
![Регистратор РДТ-00 и передатчик ПНТ-00 в корпусе скребка УСО-323](images_production/RDT-and-PNT-inside-USO-300x164.jpg)
![Типичный график изменения давления и перепада давления на скребке записанный РДТ в нефтепроводе](images_production/RDT-00_oil_pipeline_graph_P_dP_T.jpg)
![Отрисовка 90-градусного заводского отвода с радиусом гиба R=3xD и автоматический расчет его параметров](images_production/RDT-03 bend R=3D 90 degrees screen.jpg)
Регистраторы серии РДТ предназначены для установки на внутритрубные поршни и скребки с целью регистрации изменений давления и температуры перекачиваемой среды, перегрузок, ударов и отклонений, возникающих при движении по трубопроводу.
Бортовой навигационный модуль регистрирует угловые скорости и ускорения с частотой до 512 Гц. Программное обеспечение для ПК поставляется вместе с регистратором.
В новых модификациях РДТ опционально устанавливается реле включения записи по превышению давления. Это позволяет продлить время его автономной работы.
Среда эксплуатации – природные и промышленные газы, нефть, нефтепродукты, мультифазные потоки (газ + жидкость), вода (в том числе морская).
Одновременно на внутритрубном скребке может устанавливаться также низкочастотный передатчик.
Перед установкой на скребок регистратор РДТ соединяется через USB кабель с компьютером для синхронизации. Пользователь задает в программе Service_RDT период сохранения основных и навигационных данных во время прогона.
После прогона по трубопроводу РДТ вновь соединяется с компьютером и данные из внутренней памяти прибора копируются на компьютер. Для анализа данных используется программа Analysis_RDT. В ней визуализируются: график давления, график перепада давления, температуры, ускорений, угловых скоростей. Графики можно смотреть как с разверткой по времени, так и по дистанции.
В табличном виде выводятся все значения для текущей позиции курсора на графиках. Таблицы и графики используются для отчетов и сбора первичных цифровых данных, характеризующих трубопровод.
По графику изменения перепада давления можно судить о внутреннем диаметре и о величине и скорости нарастания отложений на стенках трубопровода. Такой анализ позволяет подобрать оптимальные временные интервалы для очистки трубопровода.
Также строится график с величиной углов всех поворотов и отводов трубопровода. По этому графику можно обнаружить все резкие отводы, которые могут помешать пропуску магнитного или ультразвукового дефектоскопа, а также пропуску очистных скребков с низкой проходимостью (например, со щетками), которые применяются для агрессивной очистки твердых отложений.
Выбрав конкретный отвод на графике отводов, можно в специальном окне его визуализировать и рассчитать угол поворота. В этом же окне можно оценить радиус, если не было существенных изменений скорости при прохождении данного отвода.
Устройство и принцип работы регистраторов РДТ

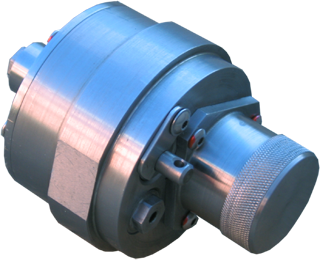

Регистраторы данных RTD имеют прочный герметичный металлический цилиндрический корпус из нержавеющей стали. В середине корпуса устройства имеется фланец для фиксации РДТ внутри скребка.
Регистратор данных RDT имеет не только датчик абсолютного давления, но и высокоточный датчик перепада давления. Светодиодный индикатор в крышке блока электроники показывает оператору режим работы РДТ. Модуль электроники прибора состоит из нескольких печатных плат, механически соединенных между собой и образующих прочную треугольную призму, расположенную внутри металлического корпуса.
Для питания регистратора используется одна литиевая батарея типоразмера D или DD напряжением 3,6 В. Это обеспечивает значительное время работы регистратора данных и простоту замены. Устройство может работать в широком диапазоне температур и давлений.
Внутри регистратора RTD находятся следующие датчики: датчик абсолютного давления, датчик перепада давления, датчик температуры корпуса, датчик температуры модуля электроники, 3D-датчик ускорений и угловых скоростей, датчик тока и напряжения батареи питания.
Cертификаты, гарантия и заводские испытания
Регистраторы РДТ прошли сертификацию на соответствие ТР ТС 012/2011 в сертификационном центре ТЕХНОПРОГРЕСС для работ во взрывоопасных зонах согласно:
- ГОСТ 30852.10-2002 (МЭК 60019-11: 1999),
- ГОСТ 30852.17-2002 (МЭК 60019-18: 1999),
- ГОСТ 30852.10-2002 (МЭК 60079-11: 1999),
- ГОСТ 30852.0-2002 (МЭК 60079-0: 1998),
- ГОСТ 14254-96 (МЭК 529-89)
- и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
![Знак Ex. Специальный знак взрывобезопасности оборудования для работы во взрывоопасных средах (Explosion-proof).](images_production/Logo_Ex_light.jpg)
![Знак ЕАС. Сертификат соответствия Таможенного союза](images_production/Logo_EAC.jpg)
Регистраторы РДТ имеют маркировку взрывозащиты 0Ex ia IIB T3 Ga X.
Степень защиты корпуса передатчика соответствует IP68 по ГОСТ 14254-96 при давлении 150 атм.
Перед поставкой заказчику регистраторы опрессовываются и калибруются при давлении 180 атм.
Регистраторы РДТ выпускаются серийно по ТУ 4276-001-96335610-2015.
Гарантия предприятие-изготовителя составляет 12 месяцев. Срок службы не менее 5 лет.
