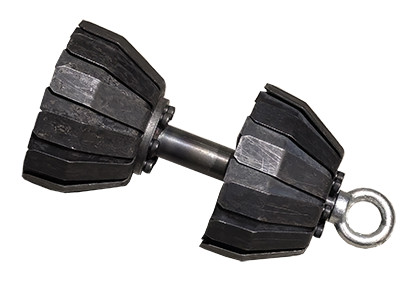

Очистные скребки (поршни внутритрубные)

В связи с повсеместным распространением трубопроводных систем, применяющихся для безопасного транспорта различных жидкостей и газов на большие расстояния, появилась и необходимость в поддержании этих трубопроводов в рабочем состоянии на протяжении десятилетий.

Первоочередной задачей является очистка внутренней полости от различных отложений, которые затрудняют перекачку жидкости или газа. Также трубопроводы очищают от окалины, ржавчины и различного мусора, которые по различным причинам попадают в него или остались после строительства.

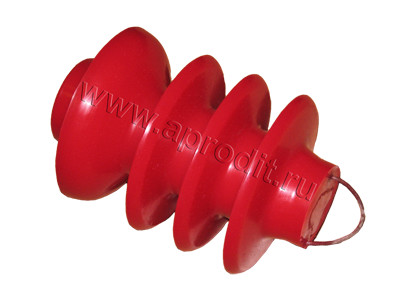

Цельнолитой полиуретановый поршень СКТ-3Д1М-159 под установку передатчика ПНТ-06Цельнолитые полиуретановые поршни

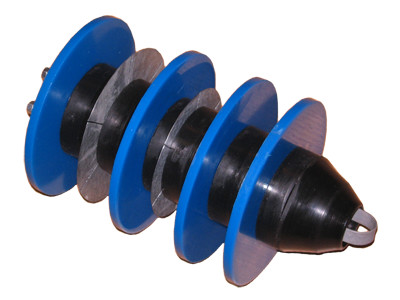

Скребок-калибр СКТ-250 с калибровочными дисками 70% и 85% от Dвнеш Скребки-калибры со сменными дисками

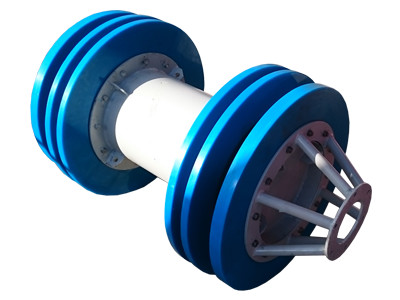

Стандартный очистной скребок УСО-720-10 с 2 опорными и 4 чистящими полиуретановыми дисками Очистные скребки с металлическим корпусом

Скребок СКТ-150 полиуретановыми манжетами и щеткамиОчистные скребки с
манжетами и металлическими щетками

Скребок очистной УСО-325 с металлической дисковой щеткой Очистные скребки c разборным корпусом и щетками

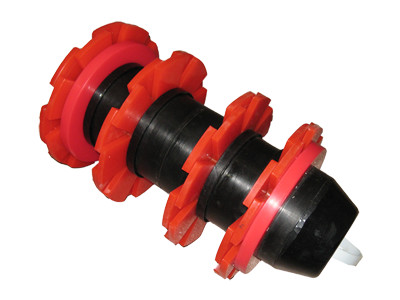

Скребок СКТ-300-350 для очистки телескопических трубопроводов сваренных из трубы ДУ 300 мм и 350 ммСкребки для телескопических трубопроводов

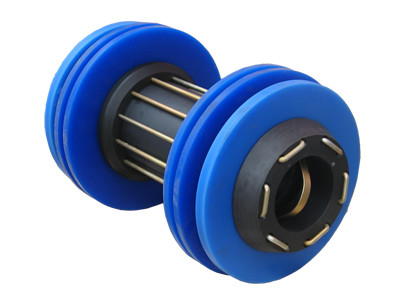

Поршень-разделитель УСО-530 с 2 опорными и 4 чистящими полиуретановыми дискамиПоршни-разделители с
разборным корпусом

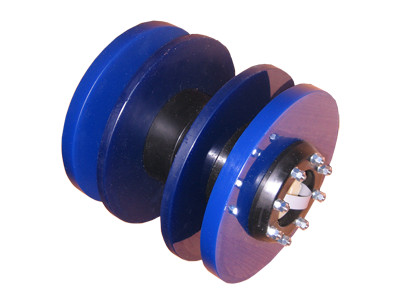

Укороченный скребок СКТ-300-У с передатчиком ПНТ-04. Предназначается для запуска через трехходовой шаровой кран.
Поршни для запуска через трехходовые шаровые краны

Скребок-калибр СКТ-700 с установленным низкочастотным передатчиком ПНТ-00

Скребки-калибры с
металлическим корпусом

Регулярная очистка трубопроводов экономически оправдана, так как позволяет существенно снизить расходы на перекачку продукта. Для очистки используются разнообразные внутритрубные скребки и поршни, которые пропускаются по трубопроводу вместе с потоком жидкости или газа. Чистящие элементов скребков (полиуретановые диски, манжеты, щётки, магниты и др.) удаляют со стенок трубопровода отложения и выносят их камеру приема.

Конструкция очистных скребков должна обеспечивать их безопасный (без остановок и застреваний) пропуск по всей длине трубопровода от камеры запуска до камеры приема. И так как каждый трубопровод имеет свои конструктивные особенности или дефекты строительства, то применение находят различные очистные скребки и поршни.

Специалисты ООО "АПРОДИТ" условно разделяют все конструкции сребков на две серии на основании их способности проходить без застреваний и повреждений различные сужения и препятствия в трубопроводе.

Серия УСО (от "универсальный скребок очистной"). Скребки УСО проходят сужения до 85% от Dвнеш и отводы на 90 градусов с радиусом гиба R=1.5D.

Серия СКТ (от "скребок-калибр трубный"). Скребки проходят сужения до 70% (в некоторых конструкциях до 65% и даже 60%) от Dвнеш и отводы на 90 градусов с радиусом гиба R=1.5D.

Скребки серии СКТимеют корпус малого диаметра и оснащаются элластичными чистящими и уплотняющими элементами (дисками, манжетами), которые позволяют обеспечить высокую проходимость сужений трубопровода. При этом несколько снижается очистная способность скребков и может потребоваться несколько проходов скребка для достижения требуемого качества очистки.

Так как для скребков серии УСО не требуется проходимость значительных сужений, они имеют больший диаметр корпуса и их оснащают более жёсткими чистящими элементами, позволяющими произвести более качественную очистку трубопровода за один проход.

Специалисты предприятий, эксплуатирующих трубопроводы, имеют различные предпочтения и по-разному формулируют требования к оптимальному скребку (поршню) для конкретного трубопровода и конкретной задаче, которую этот скребок должен выполнить. Конструкторы ООО "АПРОДИТ" приложили немало усилий для того, чтобы предложить конструкции скребков, которые могут быть адаптированы и настроены под различные требования разных заказчиков и при этом сохранили бы простоту устройства, надежность и высокую ремонтопригодность при низкой стоимости и сжатых сроках изготовления.

Мы пришли к выводу, что для различных диаметров оптимальными по цене и техническим характеристикам являются скребки с разной конструкцией корпуса.

Для магистральных нефтепроводов и газопроводов с номинальным диаметром 700 мм и больше мы предлагаем внутритрубные скребки с металлическим сварным корпусом (обечайка с фланцами). Чистящие и опорные диски или манжеты из полиуретана закрепляются между металлическими фланцами скребка с помощью болтов.

Для "средних" трубопроводов (ДУ 200....500 мм) оптимальным оказывается корпус скребка набранный из полиуретановых втулок стянутых металлическими шпильками. Корпусные втулки изготавливаются из твердого полиуретана с твердостю 95 единиц по шкале Шор А и больше. Сменные чистящие диски или манжеты зажимаются между корпусными втулками точно также, как на скребках с металлическим корпусом. При этом корпус из полиуретановых втулок оказывается легче и при этом исключается риск повреждение запорной арматуры.

Для внутрипромысловых, "малых" трубопроводов оптимальными представляются цельнолитые полиуретановые поршни. При износе чистящих элементов эти скребки просто заменяют новыми, так как замена отдельных полиуретановых дисков или манжет для малых скребков обычно нерентабельна.

При анализе преимуществ и недостатков различных конструкций скребков следует помнить, что способность скребка очищать внутреннюю полость трубопровода определяется качеством полиуретана, из которого изготовлены чистящие элементы (диски и манжеты). А также силой с которой чистящая кромка прижимается к внутренней поверхности трубопровода. Корпус скребка служит лишь для закрепления чистящих элементов, и на чистящую способность скребка влияет мало.

При разработке конструкций скребков специалисты ООО "АПРОДИТ" исходят из предположения, что расходы организации, эксплуатирующей трубопровод, на поиск и извлечение скребка без низкочастотного передатчика, застрявшего в трубопроводе, многократно превышают стоимость самого передатчика. Именно поэтому в конструкции всех наших скребков предусматривается установка низкочастотного передатчика. Его установка в скребок максимально упрощена и возможна силами специалистов эксплуатирующей организации.

Широкий диапазон габаритных размеров сертифицированных передатчиков серии ПНТ даёт возможность устанавливать их на внутритрубные поршни, скребки и диагностические снаряды любых диаметров. Наряду со скребками и передатчиками мы также предлагаем широкий ассортимент и других приборов, используемых во время проведения внутритрубной диагностики и очистки трубопроводов таких как: низкочастотные приемники серии НПР, акустические локаторы серии ЛКА, регистраторы температуры и давления серии РДТ, внутритрубные многоканальные профилемеры серии ПВМ.

Для многих как стандартных, так и специфических задач, связанных с очисткой или диагностикой трубопроводов у нас уже имеются готовые решения. Даже если Вы не нашли на нашем сайте описания оборудования, которое требуется Вашей организации для решения какой-либо специфической задачи связанной с очисткой или диагностикой трубопровода, то Вы можете связаться с ООО "АПРОДИТ" по электронной почте mail@aprodit.ru Наши специалисты обязателно ответят и постараются найти решение для Вашей задачи.
