Локаторы акустические ЛКА

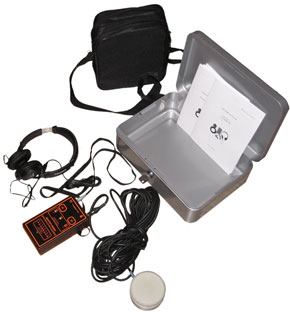

ЛКА-00 с сумкой и металлическим ящиком

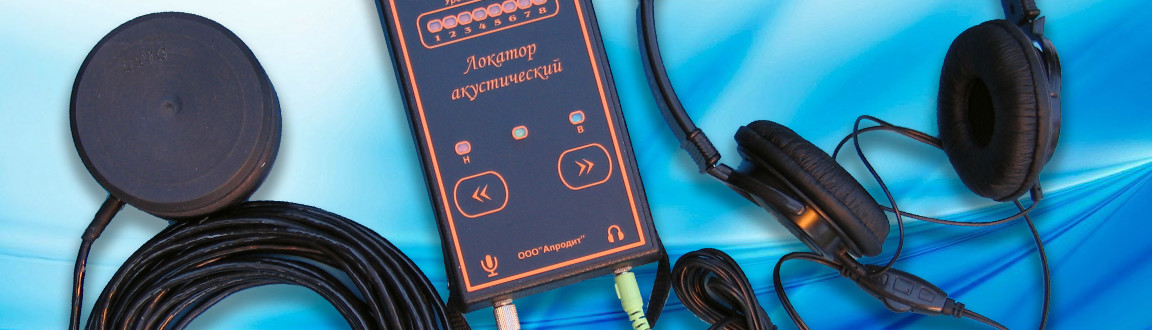

Локатор акустический ЛКА спроектирован специально для нужд внутритрубной диагностики. Он предназначен для отслеживания по звуку положения внутритрубного снаряда (скребка) в трубопроводе. Обладая повышенной чувствительностью, локатор позволяет определить (услышать) движение снаряда на расстоянии до 1,5 км вдоль оси трубопровода.

Приближение снаряда хорошо прослушивается по серии характерных звуков при прохождении сварных кольцевых швов трубопровода. Число звуков в серии определяется количеством манжет на снаряде.

Выносной микрофон устанавливается на грунт над трубопроводом или на открытые металлические части трубопровода. Выносной кабель позволяет принимать сигнал микрофона на расстоянии до 10 м, находясь, например, в кабине автомобиля сопровождения.

УДОБСТВО И ПРОСТОТА В ИСПОЛЬЗОВАНИИ

Для удобства установки на открытых металлических частях трубопровода в основание выносного акустического датчика встроен магнит.

Широкий допустимый диапазон рабочих температур, герметичный выносной акустический датчик (геофон) и герметизированный корпус блока управления, позволяют применять акустический локатор в любых климатических условиях.

Все регулировки и переключение режимов работы прибора производятся с помощью двух кнопок на блоке управления. Прослушивание ведется через высококачественные наушники.

Для визуального отображения уровня принимаемого сигнала и контроля установки коэффициента усиления используется восьмиразрядный светодиодный индикатор. Яркость светодиодов автоматически регулируется с помощью встроенного фотоэлемента.

При прослушивании имеется возможность оперативной регулировки уровня громкости и выбора одного из трех частотных диапазонов, полоса пропускания которых оптимизирована для дальнего, среднего и ближнего обнаружения.

Управление аккустическим локатором максимально упрощено и сделано интуитивно понятным. Все режимы работы и переключения из одного режима в другой подробно описаны в инструкции, входящей в комплект поставки. Инструкция прилагается на русском и английском языках.

КОМПЛЕКТАЦИЯ

  • Выносной акустический датчик (геофон) с кабелем длиной 7 м (другая длина по спецзаказу)

  • Блок управления

  • Высококачественные наушники

  • Инструкция

  • Прибор поставляется в удобной сумке

  • Дополнительно можно заказать металлический ящик для перевозки и хранения

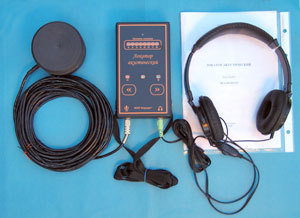

Комплектация ЛКА-00

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество рабочих диапазонов

3

Полоса усиливаемых частот:

Диапазон средних частот
30 - 6000 Гц
Диапазон низких частот 30 - 1000 Гц
Диапазон верхних частот 500 - 6000 Гц

Общий коэффициент усиления

не менее 80 дБ

Диапазон рабочих температур

от минус 40 до плюс 50 С

Напряжение питания

от 4 до 6 В

Тип элементов питания

LR 6

Количество элементов питания

4 шт.

Время непрерывной работы

не менее 240 часов

Габариты

Блок управления

80мм х 140мм х 40мм

Микрофон

H = 70мм D = 75мм

СЕРТИФИКАТЫ И ГАРАНТИИ

Акустические локаторы ЛКА прошли сертификационные испытания в испытательной лаборатории РГУ нефти и газа имени И.М. Губкина. Получен сертификат соответствия ГОСТ Р

  • ГОСТ 12.2.007.0-75
  • ГОСТ 14254-96

РСТ

TECHONEFTEGAZ Certificate LKA-00

Локаторы ЛКА выпускаются серийно по ТУ 4276-005-96335610-2008. На них даётся гарантия безотказной работы 12 месяцев.

ВРЕМЯ РАБОТЫ И БАТАРЕЙКИ

Батарейки АА 1.5В

В качестве источника питания для ЛКА локатора  используются широко распространенные элементы питания типа АА (LR 6).

Прибор имеет малое потребление тока и позволяет максимально использовать батареи до их полной разрядки. Батарейки легко заменяются.

Литиевые батарейки (Energizer, Ultimate Lithium, АА, 1.5V) гарантируют надежную работу акустического локатора при температуре до минус 40С.
